Hej tam! Jako dostawca rur spawanych widziałem na własne oczy wyzwania związane z radzeniem sobie z naprężeniami szczątkowymi w rurach spawanych. Naprężenia szczątkowe mogą prowadzić do całej gamy problemów, takich jak pękanie, odkształcenie i zmniejszona trwałość zmęczeniowa. Dlatego na tym blogu podzielę się kilkoma skutecznymi sposobami na zmniejszenie irytujących naprężeń szczątkowych w spawanych rurach.
Co to jest naprężenie szczątkowe w rurach spawanych?
Zanim zagłębimy się w rozwiązania, porozmawiajmy szybko o tym, czym jest naprężenie szczątkowe. Kiedy spawamy rury, intensywne ciepło powoduje, że metal rozszerza się, a następnie kurczy w miarę ochładzania. To nierównomierne ogrzewanie i chłodzenie powoduje powstawanie naprężeń wewnętrznych w rurze, znanych jako naprężenia szczątkowe. Naprężenia te mogą mieć charakter rozciągający lub ściskający, a jeśli nie zostaną odpowiednio zarządzane, mogą zagrozić integralności spawanej rury.
Dlaczego ważne jest, aby złagodzić stres resztkowy?
Łagodzenie stresu resztkowego jest kluczowe z kilku powodów. Przede wszystkim pomaga zapobiegać przedwczesnemu uszkodzeniu spawanej rury. Wysokie naprężenia szczątkowe mogą sprawić, że rura będzie bardziej podatna na pękanie, szczególnie pod wpływem naprężeń lub w środowisku korozyjnym. Zmniejszając te naprężenia, możemy znacznie poprawić trwałość i niezawodność rury.
Po drugie, usunięcie naprężeń szczątkowych może poprawić stabilność wymiarową rury. Nadmierne naprężenia szczątkowe mogą z czasem spowodować wypaczenie lub odkształcenie rury, co może stanowić poważny problem w zastosowaniach, w których wymagane są dokładne wymiary. Eliminując lub zmniejszając te naprężenia, możemy zapewnić, że rura zachowa swój kształt i rozmiar.
Metody zmniejszania naprężeń szczątkowych w spawanych rurach
1. Obróbka cieplna
Obróbka cieplna jest jedną z najpowszechniejszych metod stosowanych w celu zmniejszenia naprężeń własnych w spawanych rurach. Podstawową ideą obróbki cieplnej jest podgrzanie rury do określonej temperatury, a następnie powolne jej schładzanie. Proces ten pozwala metalowi odpocząć i zmniejszyć naprężenia wewnętrzne.
Istnieją różne rodzaje procesów obróbki cieplnej, takie jak wyżarzanie, normalizowanie i odprężanie. Wyżarzanie polega na podgrzaniu rury do wysokiej temperatury, a następnie bardzo powolnym chłodzeniu. Proces ten pomaga zmiękczyć metal i wyeliminować wszelkie naprężenia wewnętrzne. Normalizacja polega natomiast na podgrzaniu rury do nieco niższej temperatury, a następnie ochłodzeniu jej na powietrzu. Proces ten pozwala udoskonalić strukturę ziaren metalu i poprawić jego właściwości mechaniczne.
Odprężanie to bardziej ukierunkowany proces obróbki cieplnej, zaprojektowany specjalnie w celu złagodzenia naprężeń szczątkowych. W tym procesie rura jest podgrzewana do temperatury poniżej punktu krytycznego, a następnie utrzymywana w tej temperaturze przez pewien okres czasu, a następnie powoli schładzana. Pomaga to zmniejszyć naprężenia wewnętrzne bez znaczącej zmiany właściwości mechanicznych metalu.
2. Metody mechaniczne
Do zmniejszenia naprężeń szczątkowych w spawanych rurach można również zastosować metody mechaniczne. Jedną z powszechnych metod mechanicznych jest śrutowanie. Podczas śrutowania małe metalowe kulki są wyrzucane z dużą prędkością na powierzchnię rury. Uderzenie kulek wytwarza na powierzchni rury naprężenia ściskające, co pomaga przeciwdziałać naprężeniom szczątkowym rozciągającym.
Inną metodą mechaniczną jest prostowanie wałkiem. Prostowanie rolkowe polega na przepuszczeniu rury przez szereg rolek, które wywierają nacisk na rurę w celu jej wyprostowania. Proces ten może również pomóc w zmniejszeniu części naprężeń szczątkowych w rurze.
3. Redukcja naprężeń wibracyjnych
Odprężanie wibracyjne to stosunkowo nowa metoda, która w ostatnich latach zyskała na popularności. W metodzie tej rura poddawana jest kontrolowanym drganiom o określonej częstotliwości i amplitudzie. Wibracje powodują, że metal wibruje i relaksuje się, co pomaga zmniejszyć naprężenia wewnętrzne.
Wibracyjne odprężanie to metoda nieniszcząca, którą można stosować w przypadku rur o różnych rozmiarach i materiałach. Jest to także metoda stosunkowo szybka i tania w porównaniu z obróbką cieplną.
Wybór właściwej metody
Wybrana metoda zmniejszenia naprężeń szczątkowych w spawanych rurach będzie zależeć od kilku czynników, takich jak rodzaj rury, rozmiar rury, zastosowanie i budżet. Obróbka cieplna jest metodą bardzo skuteczną, lecz może być kosztowna i czasochłonna. Metody mechaniczne, takie jak śrutowanie i prostowanie walcowe, są bardziej opłacalne, ale mogą nie być odpowiednie dla wszystkich typów rur. Redukcja naprężeń wibracyjnych jest dobrym rozwiązaniem w przypadku rur trudnych do obróbki cieplnej lub do zastosowań, w których problemem są koszty i czas.
Wniosek
Uwolnienie naprężeń szczątkowych w spawanych rurach jest ważnym krokiem w zapewnieniu jakości i niezawodności rur. Stosując odpowiednią metodę, możemy zmniejszyć naprężenia wewnętrzne, zapobiec przedwczesnym uszkodzeniom i poprawić stabilność wymiarową rur.

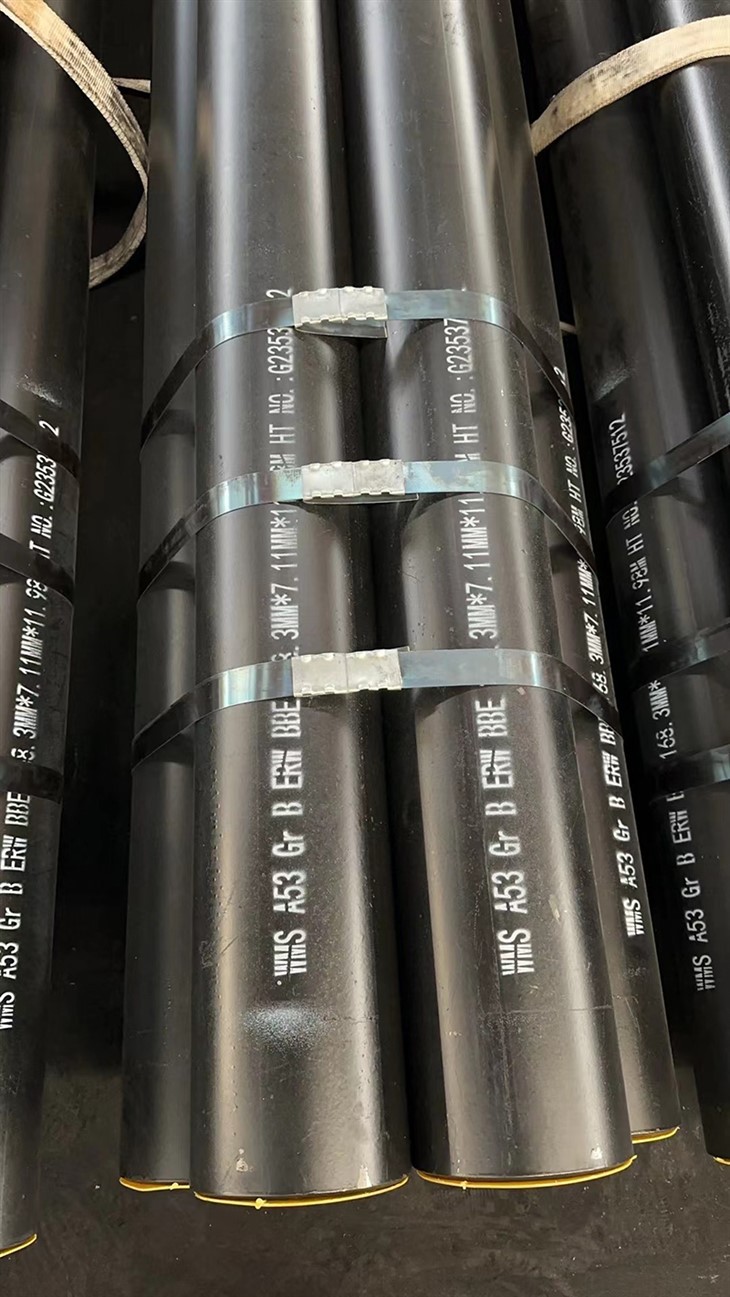

Jako dostawca rur spawanych oferujemy szeroką gamę rur spawanych m.inRura Ssaw,Pierścieniowa rura spawalnicza, IErw CS Pipe. Posiadamy również wiedzę i sprzęt do usuwania naprężeń szczątkowych w naszych rurach przy użyciu najnowocześniejszych technik.
Jeśli jesteś na rynku wysokiej jakości rur spawanych lub potrzebujesz pomocy w łagodzeniu naprężeń szczątkowych w rurach, nie wahaj się z nami skontaktować. Chętnie porozmawiamy o Twoich potrzebach i zaproponujemy najlepsze rozwiązania.
Referencje
- Kodeks ASME dotyczący kotłów i zbiorników ciśnieniowych, sekcja VIII, dział 1
- AWS D1.1/D1.1M:2020 Kodeks spawania konstrukcyjnego – stal
- Podręcznik spawania, tom 1: Właściwości i dobór metali
