Jeśli chodzi o złącza rurowe spawane doczołowo, wybór odpowiedniej grubości ścianki jest kluczową decyzją, która może znacząco wpłynąć na wydajność, bezpieczeństwo i opłacalność systemu rurociągów. Jako doświadczony dostawca złączek rurowych zgrzewanych doczołowo byłem świadkiem na własne oczy, jak ważny jest ten wybór w różnych zastosowaniach przemysłowych. Na tym blogu podzielę się kilkoma kluczowymi czynnikami i wskazówkami, które pomogą Ci podjąć właściwą decyzję.
Zrozumienie podstaw grubości ściany
Grubość ścianek złączek rurowych spawanych doczołowo określa ich zdolność do wytrzymywania ciśnień wewnętrznych i zewnętrznych, odporności na korozję i wytrzymywania naprężeń mechanicznych. Jest ona zazwyczaj mierzona w calach lub milimetrach i określana zgodnie ze standardowymi zestawieniami rur. Różne zestawienia przedstawiają różne grubości ścianek dla danej średnicy rury. Na przykład Załącznik 40 i Załącznik 80 to dwa powszechnie stosowane zestawienia, przy czym Załącznik 80 ma grubszą ściankę niż Załącznik 40 dla tego samego nominalnego rozmiaru rury.
Czynniki wpływające na wybór grubości ścianki
1. Wymagania dotyczące ciśnienia
Jednym z głównych czynników, które należy wziąć pod uwagę, jest ciśnienie wewnętrzne, któremu będzie poddana złączka rurowa. Zastosowania wymagające wyższego ciśnienia wymagają łączników o grubszych ściankach, aby zapobiec pęknięciu lub wyciekom. Wartość ciśnienia armatury jest bezpośrednio powiązana z grubością jej ścianki, materiałem i średnicą. Aby określić odpowiednią grubość ścianki w oparciu o maksymalne ciśnienie robocze systemu, można skorzystać z tabel ciśnienia znamionowego dostarczonych przez organizacje normalizacyjne branżowe. Na przykład w wysokociśnieniowych rurociągach parowych, aby zapewnić bezpieczną i niezawodną pracę, niezbędne są grubościenne złączki.
2. Charakterystyka płynu
Rodzaj płynu przepływającego przez rurę również odgrywa kluczową rolę. Płyny żrące, takie jak kwasy lub słona woda, mogą stopniowo powodować erozję wewnętrznej powierzchni armatury. W takich przypadkach grubsza ściana może zapewnić dłuższą żywotność, umożliwiając pewną utratę materiału w wyniku korozji. Dodatkowo lepkość i temperatura płynu mogą mieć wpływ na naprężenia działające na złączkę. Płyny wysokotemperaturowe mogą wymagać grubszych ścianek, aby zachować integralność strukturalną, ponieważ wytrzymałość materiału może spaść w podwyższonych temperaturach.
3. Obciążenia mechaniczne
Zewnętrzne obciążenia mechaniczne, takie jak wibracje, zginanie lub uderzenia, mogą powodować obciążenie łączników rurowych. Jeżeli kształtka zlokalizowana jest w obszarze, w którym może być poddawana takim obciążeniom, grubsza ścianka może zwiększyć jej odporność na odkształcenia i uszkodzenia. Na przykład w systemie rur zainstalowanym w zakładzie produkcyjnym wyposażonym w ciężki sprzęt łączniki muszą być w stanie wytrzymać wibracje bez pękania i wycieków.
4. Warunki instalacji
Środowisko instalacji może również wpływać na wybór grubości ściany. Jeśli armatura ma być zainstalowana w ciasnej przestrzeni lub w miejscu o ograniczonym dostępie w celu konserwacji, preferowana może być grubsza ściana, aby zmniejszyć ryzyko uszkodzenia podczas instalacji lub przyszłego serwisowania. Z drugiej strony, w niektórych zastosowaniach, gdzie istotna jest waga, np. w przemyśle lotniczym i morskim, można wybrać cieńszą ściankę, o ile nadal spełnia ona wymagania dotyczące wydajności.
Względy materialne

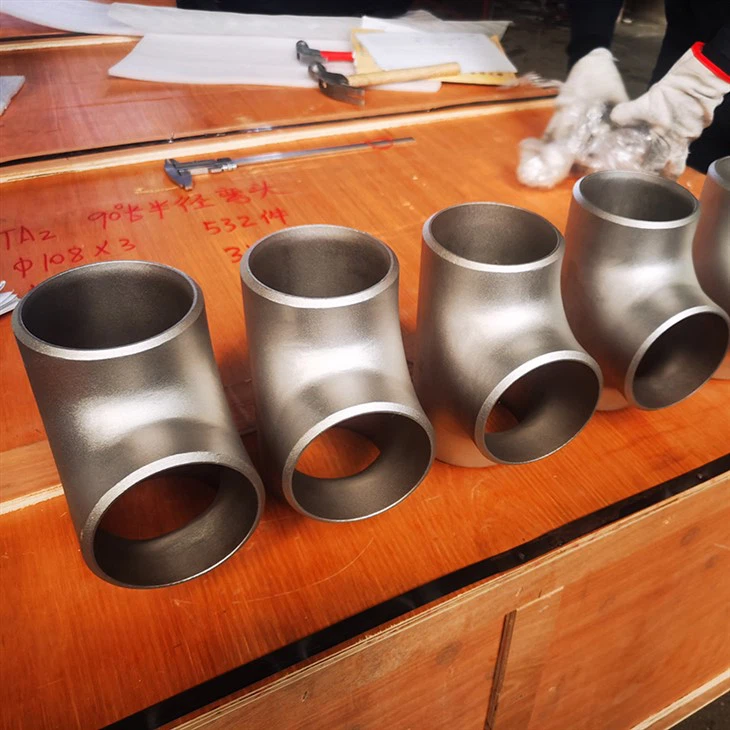

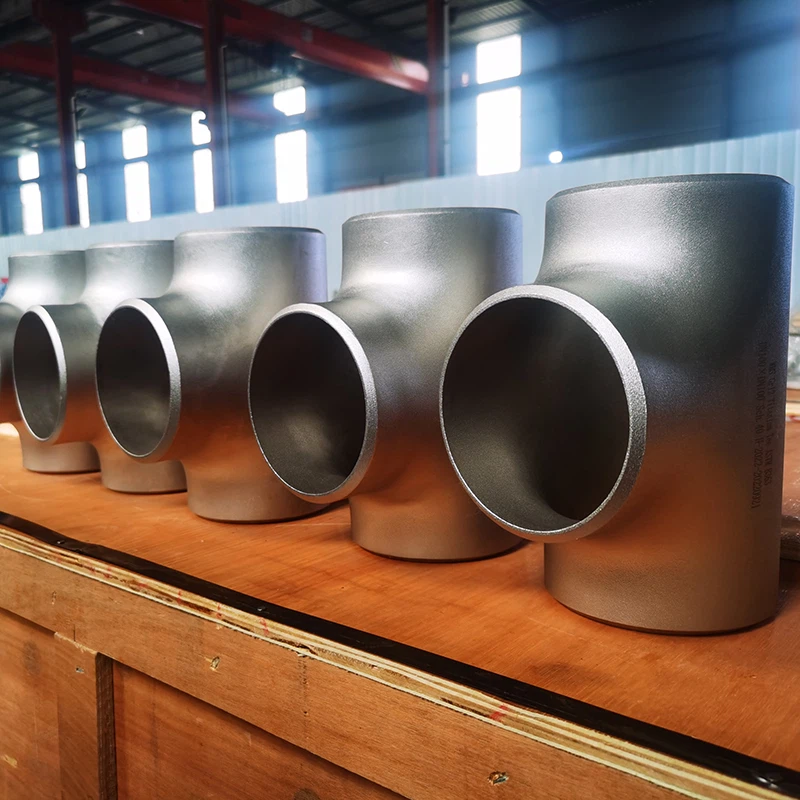

Wybór materiału na złączkę rurową spawaną doczołowo jest ściśle powiązany z grubością ścianki. Różne materiały mają różną wytrzymałość i odporność na korozję. Na przykład stal nierdzewna znana jest z doskonałej odporności na korozję, co oznacza, że w niektórych przypadkach cieńsza ścianka może być wystarczająca w porównaniu do armatury ze stali węglowej w środowisku korozyjnym.Końcówka ze stali nierdzewnejjest popularnym wyborem w zastosowaniach, w których odporność na korozję ma kluczowe znaczenie. Tytan to kolejny materiał o wysokiej wydajności, który zapewnia doskonały stosunek wytrzymałości do masy i doskonałą odporność na korozję.Tytanowe złączemogą być stosowane w wymagających zastosowaniach, takich jak przetwórstwo chemiczne oraz wydobycie ropy i gazu na morzu.
Standardy i kodeksy branżowe
Przy wyborze grubości ścianek łączników rurowych spawanych doczołowo istotne jest przestrzeganie norm i przepisów branżowych. Normy takie jak ASME B31.3 (Process Ruping), ASME B31.1 (Power Piping) i API (Amerykański Instytut Naftowy) zawierają szczegółowe wytyczne dotyczące projektowania rur i złączek, w tym wymagania dotyczące grubości ścianek. Normy te zapewniają bezpieczeństwo i niezawodność systemu rurociągów i są często wymagane przez organy regulacyjne.
Analiza kosztów i korzyści
Chociaż łączniki o grubszych ściankach zazwyczaj zapewniają lepszą wydajność i trwałość, są również droższe. Ważne jest, aby przeprowadzić analizę kosztów i korzyści, aby znaleźć optymalną równowagę między wydajnością a kosztami. Weź pod uwagę początkową cenę zakupu, koszt instalacji, koszt konserwacji i oczekiwaną żywotność armatury. W niektórych przypadkach nieco grubsza ściana może skutkować dłuższą żywotnością i mniejszymi wymaganiami konserwacyjnymi, co z czasem może zrekompensować wyższy koszt początkowy.
Krok po kroku proces doboru grubości ścianki
- Zdefiniuj wymagania systemowe: Jasno określ maksymalne ciśnienie robocze, charakterystykę płynu, obciążenia mechaniczne i zakres temperatur systemu rurociągów.
- Wybierz materiał: W oparciu o płyn i warunki środowiskowe wybierz odpowiedni materiał na złączkę. Weź pod uwagę takie czynniki, jak odporność na korozję, wytrzymałość i koszt.
- Patrz Standardy: Zapoznaj się z normami i przepisami branżowymi, aby określić minimalne wymagania dotyczące grubości ścianki dla danego zastosowania.
- Wykonaj obliczenia: Użyj obliczeń inżynierskich lub narzędzi programowych, aby sprawdzić, czy grubość ściany jest odpowiednia w oparciu o specyficzne warunki systemu.
- Rozważ przyszłą ekspansję: Jeśli istnieje możliwość przyszłej rozbudowy systemu lub zmiany warunków pracy, rozsądne może być wybranie nieco grubszej ściany, aby uwzględnić te potencjalne zmiany.
Przykłady doboru grubości ścianki w różnych zastosowaniach
1. Przetwarzanie chemiczne
W zakładzie przetwórstwa chemicznego, w którym transportowane są żrące chemikalia,Krzyż ze stali nierdzewnejpowszechnie stosuje się kształtki o stosunkowo grubej ściance. Gruba ściana zapewnia bufor przed korozją i zapewnia długoterminową integralność systemu rurociągów.
2. Przemysł naftowy i gazowy
Rury na morskich platformach wydobycia ropy i gazu są narażone na trudne warunki środowiskowe, w tym wysokie ciśnienie, korozję słoną i obciążenia mechaniczne. Grubościenne łączniki rurowe spawane doczołowo są niezbędne, aby sprostać tym wyzwaniom i zapewnić bezpieczeństwo operacji.
3. Wytwarzanie energii
W elektrowniach, zarówno nuklearnych, jak i opartych na paliwach kopalnych, rurociągi transportują płyny o wysokiej temperaturze i pod wysokim ciśnieniem. Dobór odpowiedniej grubości ścianek kształtek ma kluczowe znaczenie dla zapobiegania nieszczelnościom i zapewnienia efektywnego przekazywania energii.
Wniosek
Wybór odpowiedniej grubości ścianki złączek rurowych spawanych doczołowo jest zadaniem złożonym, ale istotnym. Biorąc pod uwagę takie czynniki, jak wymagania dotyczące ciśnienia, charakterystyka cieczy, obciążenia mechaniczne, właściwości materiałów i standardy branżowe, można podjąć świadomą decyzję, której efektem będzie bezpieczny, niezawodny i opłacalny system rurociągów. Jako dostawca złączek rurowych zgrzewanych doczołowo, dokładam wszelkich starań, aby dostarczać produkty wysokiej jakości i fachowe porady, które pomogą Ci spełnić Twoje specyficzne potrzeby. Jeśli jesteś w trakcie planowania nowego systemu rurociągów lub modernizacji istniejącego, zachęcam Cię do skontaktowania się z nami w celu omówienia Twoich wymagań i znalezienia najlepszych rozwiązań dla Twojego projektu. Współpracujmy, aby zapewnić powodzenie instalacji rurowej.
Referencje
- ASME B31.3 Kodeks rurociągów procesowych
- ASME B31.1 Kodeks rurociągów zasilających
- Normy API dotyczące rurociągów w przemyśle naftowym i gazowniczym
- Bazy danych właściwości materiałów dla stali nierdzewnej, tytanu i innych metali
